綜合加工中心(MC)的傳統油壓系統困難點
油壓主要用途:刀庫換刀、主軸制動、油壓夾治具
挑戰:
- 瞬間高流量需求:
換刀與夾治具夾持時,系統需要瞬間提供高流量,傳統油壓單元反應較慢,影響加工效率。 - 油壓穩定性影響加工精度:
壓力降大會影響夾治具的夾持力,進而影響加工精度與表面品質。 - 佔用空間大:
傳統油壓系統需要額外安裝冷卻器,怕過熱,油箱也會做比較大等,影響機台整體佈局。油箱較大,每次換油都需消耗更多液壓油。
改用ANYPOWER伺服油壓系統後:
- 響應速度快,只需0.01S
- 響應速度快,壓力降小,加工精度與表面品質提升
- 無須加裝冷卻系統,沒有油冷機的成本跟耗能。油箱小型化,體積小減少碳排,換油時減少所需要的液壓油。
背景
-
測試機台:龍門加工機
- 本機原先使用本公司之 VANE 型油壓單元,後更換為本公司伺服油壓單元。
除油壓單元(含油箱)外,其餘設備均未變動。
重點
-
更換油壓單元後,油箱容量由 130 公升 減少為 60 公升。
-
馬達功率由 5.5kW 降低為 3.7kW(約從 7.4HP 降為 5HP)
- 耗電量由 1.39kW/hr 降低至 0.32kW/hr,達成 77% 節能效果。
-
根據實際量測,溫升、震動值與電流值皆大幅下降。
- 震動值由 4.0μ 降低至 3.0μ。
- 新系統每次更換油壓油時,可節省 70 公升 油量。
-
升級後至今無任何維修紀錄。
※ 油量減少,重量相對減輕,間接降低碳排
※ 維修跟服務也是公司成本;0維修=售服這塊成本為0
Item
|
|
AnyPower Vane 泵 油壓單元 |
1小時平均耗電量 |
|
1.39kw-h |
室溫 |
24℃ | 28℃ |
油溫 |
26℃ | 36℃ |
溫升 |
|
8℃ |
Tank size | 130L | |
Motor capacity |
3.7kw-10P | 5.5kw-4P |
振動值 |
|
4μ |
噪音值 |
|
71db |
電流值R |
0.95A | 6.52A |
電流值 S |
0.55A | 7.22A |
電流值 T |
0.90A |
8.02A |
Servo hydraulic unit saves
77
%
energy than Piston type hydraulic unit
背景
- 空氣壓縮機製造廠
- 首次採用節能油壓單元
重點
- 油箱容量從20公升減少到15公升。
- 馬達由2HP減少到1HP。
- 溫升、噪音水平和震動值皆更優。
- 自2019年交機至今,已運轉超過25000小時。
- 節能效率達到80%。
※ Although the initial purchase cost is higher than traditional options, the electricity bill has already been recouped.
※ Zero maintenance means zero service costs, saving company expenses.

從2018年3月1日13:00開始測試
於2018年9月6日11:00完成測試
共運轉4088小時
耗電量為665.8度(kwh)每小時平均耗電量0.163度(kwh)
24小時加工(週一~週六)
每個工件加工時間52sec,平均每小時加工48個工件
伺服油壓單元每小時0.16kwh用電量
傳統油壓單元每小時0.68kwh的用電量
因此伺服油壓單元比傳統油壓
節省76%的能源
項目 |
|
AnyPower柱塞泵油壓單元 |
1小時平均耗電量 |
|
0.68kw-h |
室溫 |
29℃ | 29℃ |
油溫 |
31℃ | 37℃ |
溫升 |
|
8℃ |
馬達溫度 | 33℃ | 43.5℃ |
泵浦溫度 | 31℃ | 43.5℃ |
振動值 |
|
3μ |
噪音值 |
|
69db |
電流值R |
0.41A | 2.82A |
電流值 S |
0.22A | 2.51A |
電流值 T |
0.30A |
2.88A |
伺服油壓單元與柱塞泵油壓單元比較節能效果為
80
%

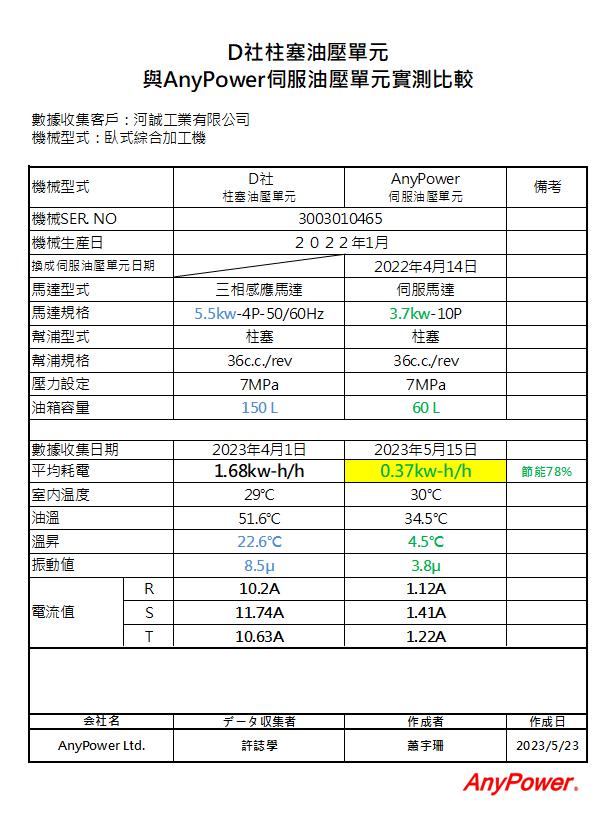

Background
- 測試機台: 臥式綜合加工中心機
- 機台維修換成Anypower伺服油壓單元
Point
- 舊有油壓設備的油箱大小由原本151L減少為60L
- 舊有油壓設備的馬達由原本7.5HP降為5HP
- 溫昇.振動值.電流值實測起來均下降
- 油壓設備的振動值從8.5u降低到了3.8u。.
- 至今無任何維修紀錄
※ The reduced oil tank size leads to lighter weight and indirectly lowers carbon emissions.
※ Zero maintenance means zero service costs, saving company expenses.
項目 |
|
AnyPower柱塞泵油壓單元 |
1小時平均耗電量 |
|
0.68kw-h |
室溫 |
29℃ | 29℃ |
油溫 |
31℃ | 37℃ |
溫升 |
|
8℃ |
馬達溫度 | 33℃ | 43.5℃ |
泵浦溫度 | 31℃ | 43.5℃ |
振動值 |
|
3μ |
噪音值 |
|
69db |
電流值R |
0.41A | 2.82A |
電流值 S |
0.22A | 2.51A |
電流值 T |
0.30A |
2.88A |
伺服油壓單元與柱塞泵油壓單元比較節能效果為
80
%
背景
- Company P purchased two machines from Japan's Company M.
- Both machines were originally equipped with traditional hydraulic units from Anypower. One of them was replaced with AnyPower servo hydraulic units.
Point
- The tank size was reduced from 20L to 15L.
- 馬達由2HP減少到1HP。
- 溫升、噪音水平和震動值皆更優。
- Since the replacement with servo hydraulic units in 2019, there have been no maintenance records.
- Energy-saving efficiency reached 79%.
Item
|
|
Vane Pump Power Unit
|
1小時平均耗電量 |
|
0.7kw-h |
室溫 |
29℃ | 28℃ |
油溫 |
30℃ | 39℃ |
溫升 |
|
11℃ |
馬達溫度 | 34℃ | 45℃ |
泵浦溫度 | 31℃ | 45℃ |
振動值 |
|
3.5μ |
噪音值 |
|
70db |
電流值R |
0.43A | 2.92A |
電流值 S |
0.20A | 2.55A |
電流值 T |
0.32A |
2.90A |
